Solis S5 & RHI

Koppelen van Solis S5 (1 fase) en RHI (1 & 3 fase) modellen aan Bliq EMS of Bliq RF dongel via een 4-pins adapterkabel.

Voordat je begint
  • Maximaal één Solis met batterij per elektriciteitsaansluiting voor aansturing
  • Meerdere omvormers uitlezen is mogelijk
  • Solis omvormers in cascade met Bliq EMS wordt nog niet ondersteund
  • Systeem dient volgens voorschriften fabrikant te zijn geplaatst
  • Omvormer dient correct te werken in zelfconsumptie (modus eigen verbruik)
  • SolisCloud is niet online naast Bliq EMS
Bij deze oudere modellen - Solis dongel maakt gebruik van RS485 COM-poort
  • Hierdoor kan bij deze oudere modellen de SolisCloud niet online zijn naast Bliq EMS
  • Zorg eerst dat de Solis omvormer aangemeld is bij SolisCloud & voer alle firmware updates uit
  • Laat de Solis dongel hierna idealiter achter op een herkenbare locatie (bijvoorbeeld bovenop omvormer)
  • Hierdoor kan bij eventuele technische ondersteuning in de toekomst de dongel eenvoudig tijdelijk teruggezet worden

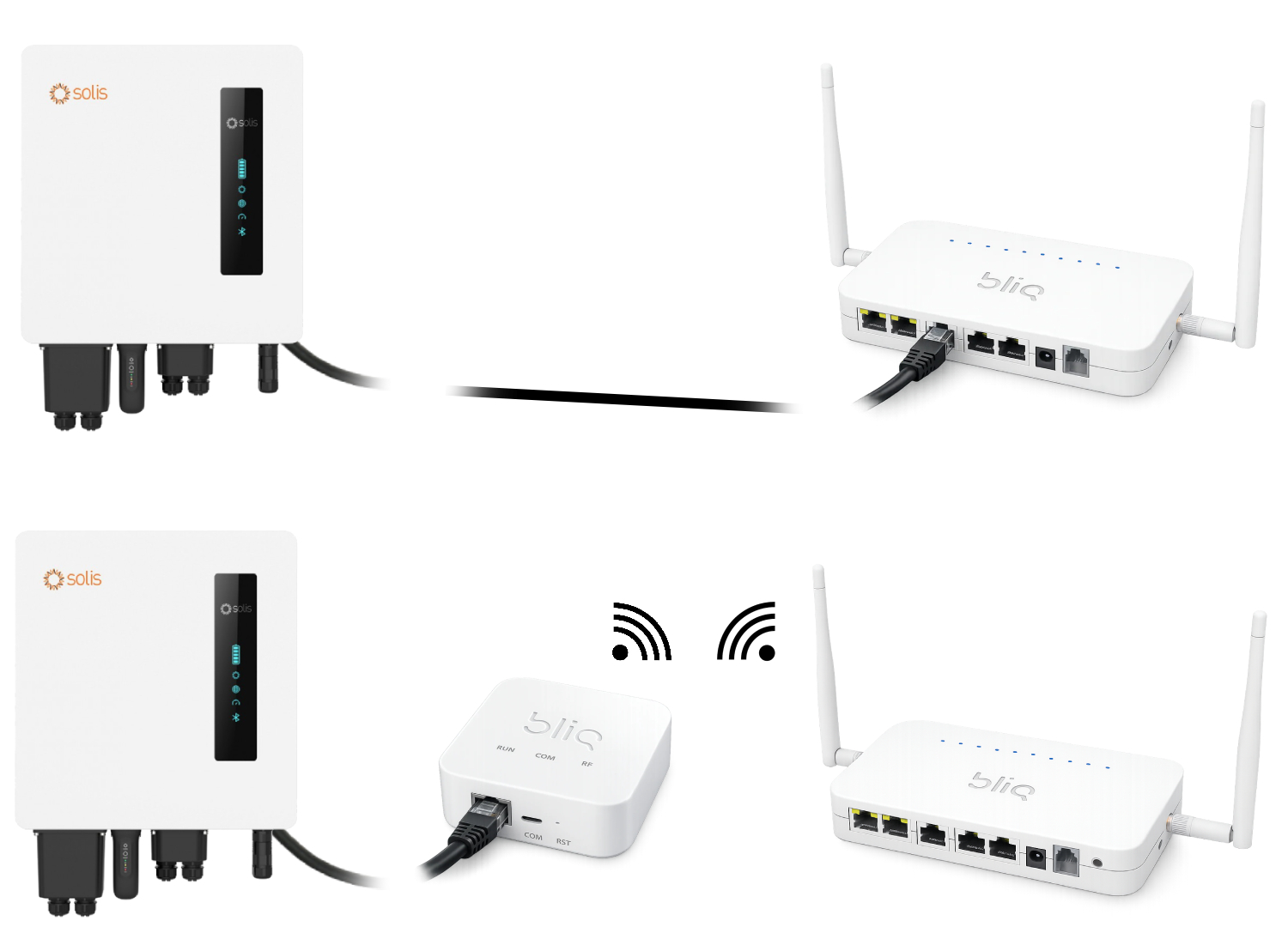

Bedraad op EMS vs draadloos via RF dongel​

  • Je kunt kiezen om de omvormer bedraad aan te sluiten op Bliq EMS
  • Bij Bliq EMS3 aun je dit ook draadloos, met een Bliq RF dongel
  • Dit is een laagfrequentie RF (868 Mhz) met tot ±100 meter bereik img alt

Omvormer instellen​

Op het LCD schem van de Solis omvormer:

  • Settings (Enter)
  • Set Address (Enter)
  • Set Address: 01 (Enter)

/

  • Advance settings (Enter)
  • Password 0010 (down, down, up, down, enter)
  • Storage Energy Set. (Enter)
  • Stg Mode Select (Enter)
  • Mode: Self use (Enter)
  • Self use: ON (Enter)
  • Time of use (Enter)
  • Time-of-use: RUN (Enter)
  • Charge Limit: xxx,xA (Enter)
  • Discharg Limit xxx,xA (Enter)
  • Charge Time 1: 00:00 – 00:01 (Enter)
  • Discharge Time 1: 00:01 – 00:02 (Enter)
  • Chg Total Time 1: 00:01 (Enter)
  • DisChg Total Time 1: 00:01 (Enter)
  • De Time 2 en Time 3 instellingen dienen allemaal op 0 te blijven. Toetst de (Enter) een aantal keren in totdat je weer Time-of-use ziet en druk vervolgens op ESC
  • Save & Send (Enter)

/

  • Charging from Grid (Enter)
  • Charging from grid: Allow (Enter)

/

  • Battery Control (Enter)
  • Battery Select: Kies uw batterijtype (Enter)
  • OverDischg SOC: 15% (Enter)
  • ForceCharge SOC: 10% (Enter)
  • ForceChg PLmt: 300W (Enter) (Afhankelijk van firmware versie is deze optie wel of niet beschikbaar)
  • Peak Shaving Setting: Disable` (Enter) (Afhankelijk van firmware versie is deze optie wel of niet beschikbaar)

Keer terug naar het hoofdmenu.

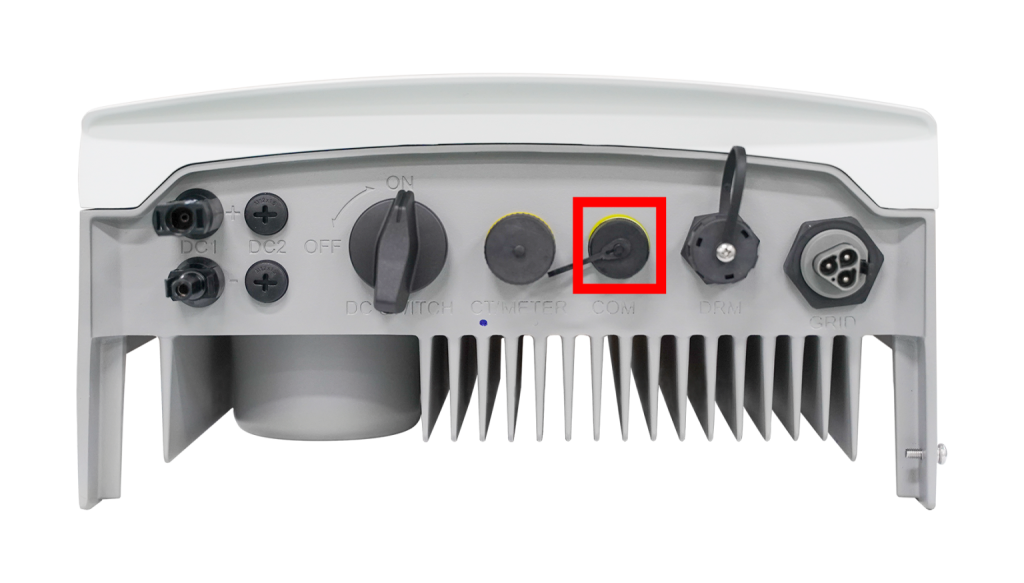

Bliq EMS of Bliq RF dongel aansluiten op 4-pins COM poort​

  • Verwijder de aangesloten Solis dongle uit de 4-pins COM poort

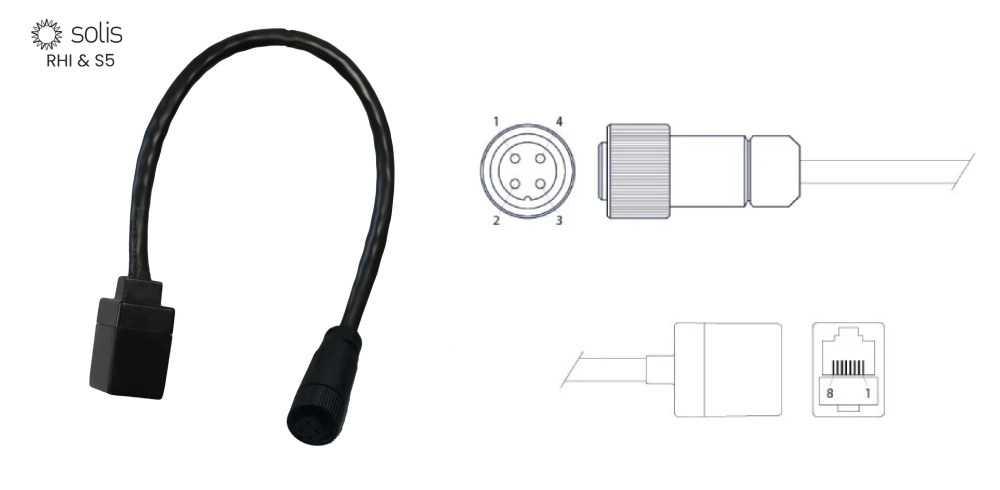

  • Plaats de Solis RS485 adapterkabel op de 4-pins COM poort
  • Deze RJ45 LAN / GX16-4 RS485 adapter is te verkrijgen via Bliq webshop
  • Sluit vanaf Bliq EMS of Bliq RF dongel een standaard CAT5 of CAT6 datakabel aan

img alt

img alt
