1 fase DN2020DMD2

Installatiehandleiding van Bliq 1 fase kWh meter DN2020DMD2 (directe meter).

  • EAN: 8721516479006
  • SKU: B-EMS-ACC-KM1DMD2

In de doos​

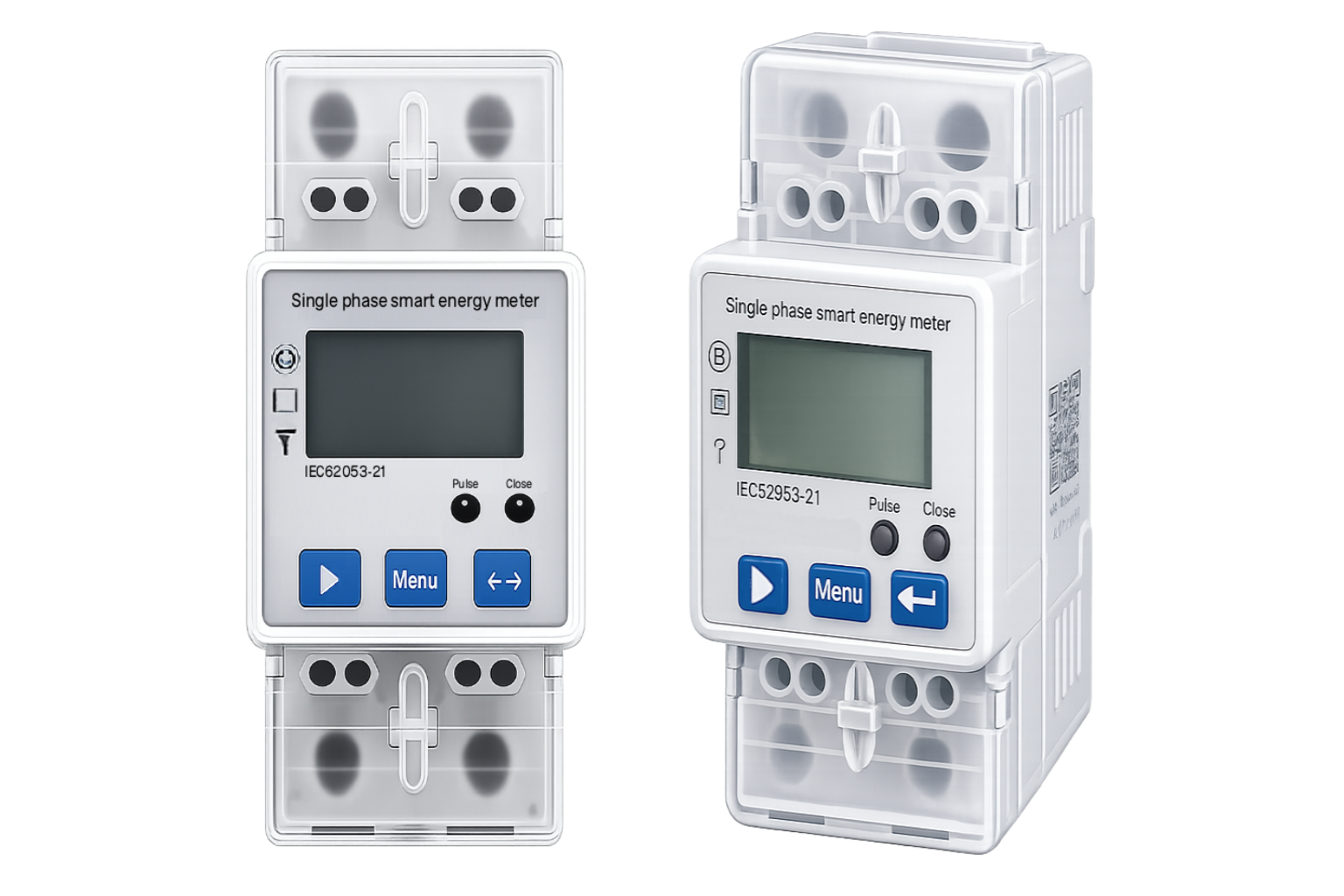

  • Biq 1 fase kWh meter (DN2020DMD2)
Voordat je begint
  • Plaats je retrofit naast een bestaand PV systeem? Heeft dit PV systeem geen RS485 poort en/of staat deze niet op de Bliq compatibiliteitslijst? Dan installeer je altijd een Bliq kWh meter op dit AC traject.
  • Bliq heeft de data van dit PV systeem nodig om voorspellingen te maken van opwek en verbruik, zodat het algoritme een 36 uur vooruit rollend programma kan opstellen
  • Je kunt deze ook installeren om verbruikers in huis te koppelen aan de Bliq app, zodat eingebruikers exact inzicht verkrijgen (denk aan warmtepomp, airco, etc)

img alt

Plaatsing groepenkast​

  • Installeer de 1 fase meter op een DIN-rail
  • De meter neemt 2 posities in
  • Directe meting, zonder CT's

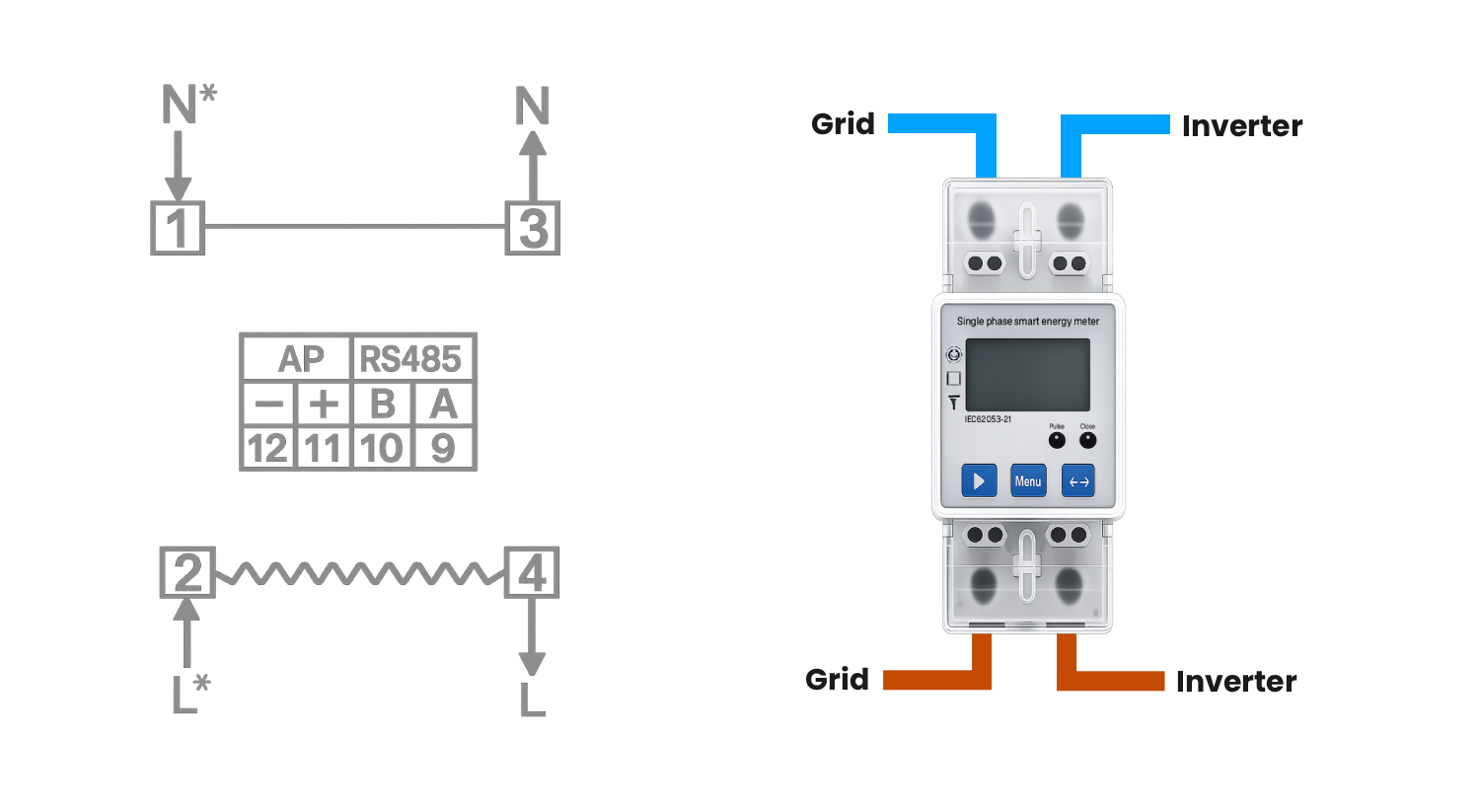

Let op: aansluiting stroomrichting essentieel voor meting
  • N * (1) = ↓ (IN) = Neutraal in vanaf grid
  • N (3) = ↑ (UIT) = Neutraal uit naar inverter / verbruiker / ander apparaat
  • L * (2) = ↓ (IN) = Fase in vanaf grid
  • L (4) = ↑ (OUT) = Fase uit naar inverter / verbruiker / ander apparaat

img alt

Koppelen aan EMS​

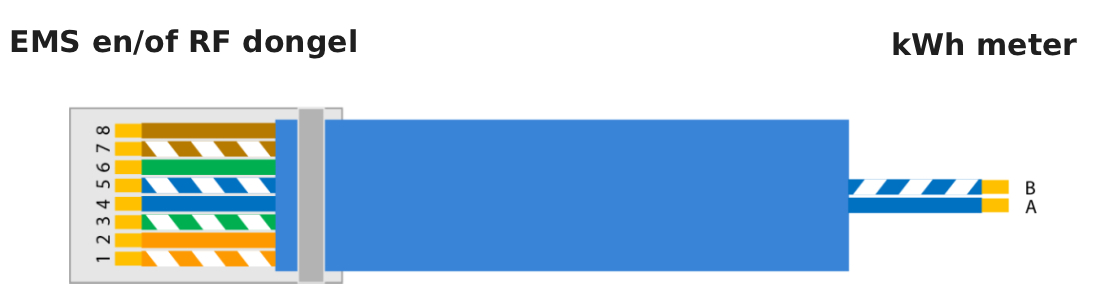

  • De kWh meter wordt verbonden met EMS via RS485(A) en RS485(B)
  • Dit kan middels een standaard CAT5 of CAT6 kabel met RJ45 connector
  • Je kiest hierbij één van de COM poorten (1, 2 of 3)
  • Aan de kant van de kWh meter knip je de RJ45 connector eraf
  • Strip de kabel zodat er alleen blauw & blauw/wit over is
  • Zorg dat de overige aderuiteindes elkaar niet aantikken
Je kunt deze Bliq 1 fase kWh meter (DN2020DMD2) ook draadloos koppelen aan EMS3

Hiervoor gebruik je een Bliq RF dongel. Werk je met meerdere dongel's op één EMS3? Vergeet dan niet een uniek RS485 adres per product met RF dongel in te stellen.

img alt

Koppelen aan kWh meter​

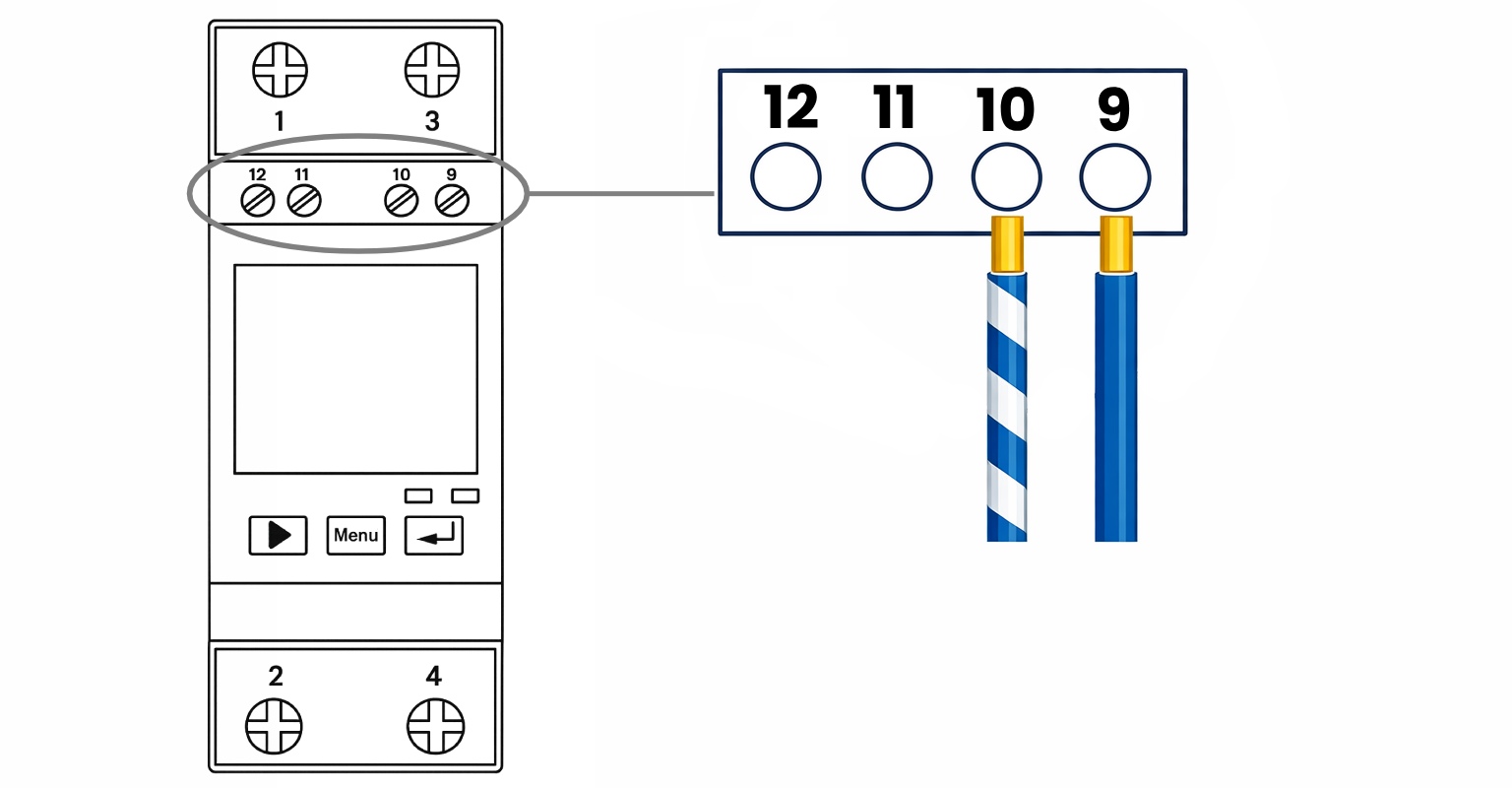

  • De Bliq kWh meter heeft een klemmenstrook waar je aders op kunt aansluit
    • Sluit de blauw-wit aan op 10 = RS485B
    • Sluit de blauw aan op 9 = RS485A
